工业以太网交换机电源系统电路设计详解
发布日期:2020-11-10

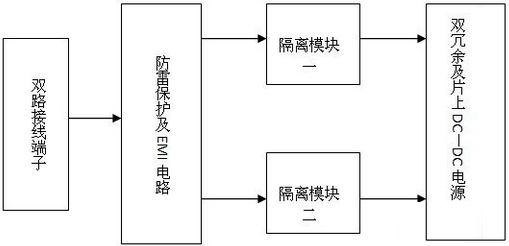

目前主流的工业以太网交换机均采用双电源冗余供电,输入一般比较常见的输入的电压为直流24V、48V或者交直流110V,220V。通过模块电源(AC-DC,或者DC-DC)隔离变换到12V,由冗余芯片合并到一路接入片上DC-DC。 下面是一个冗余的电路的整体框图: 工业以太网交换机隔离模块的选择 根据工业以太网交换机电源输入范围、温度范围、EMC性能、电源的基本性能、品牌知名度等选择。

现在隔离电源模块主流的制造商主要有美国的Vicor,Power-one;瑞典的Ericsson;日本的Cosel,Tdk- lambda,Murata;台湾的P-duke,Arch,Meanwell,台达;中国大陆的深圳核达中远通,深圳瑞谷,深圳金威源,深圳东辰,广州金升阳等等。根据需求不同,选择适合厂家的电源。 工业以太网交换机片上冗余和片上DC-DC电源的选择 作为用于电力配网或者变电站的电源,未来保证系统的绝对可靠性,一般选择凌特、TI等厂家的电源芯片。LTC4352IMS#PBF和LTC3850GN组成的冗余电源和板上DC-DC作简单的介绍。

LTC4352 采用一个外部 N 沟道 MOSFET 产生一个近理想的二极管。它可替代一个高功率肖特基二极管和相关联的散热器,从而节省了功率和电路板面积。
